Оборудование  /   Стенды развал схождения
  • Оборудование


Стенд развал схождения 3D, омологированный BMW

цена (с НДС):
0.00
KDS 3D BMW

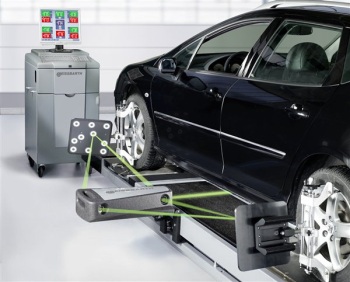

Стенд развал схождения 3D, омологированный BMW

Разработчики стенда KDS BMW поместили стереокамеры высокой четкости в два сенсорных блока, каждый из которых размещается сбоку от автомобиля, примерно посередине между передней и задней мишенями. Из этой зоны и происходит их визирование. Преимущества такой схемы расположения видеокамер очевидны. Во-первых, она существенно уменьшает площадь поста контроля и регулировки УУК. Ведь при визировании мишеней спереди необходимо выдержать минимально допустимое расстояние между камерами и передними мишенями. Для разных моделей ЗD-стендов оно может составлять от 1,5 до 2,5 м. Во-вторых, стенд позволяет на своей базе построить пост развал/схождения проездного типа, не прибегая к дополнительным затратам по размещению камер на портале или на двух отдельно стоящих колоннах. Каждая мишень контролируется своей видеокамерой, оснащенной двумя объективами, такое стерео наблюдение позволяет очень точно определить пространственное расположение мишеней относительно сенсорных блоков.

Высокая точность измерения: +-2/минуты (соответствует высоким требованиям автопроизводителей!!!).

Camera_FWA4630

У большинства моделей ЗD-стендов положение видеокамер выверяется и жестко фиксируется. Сенсорные блоки стенда KDS BMW можно размещать в произвольном положении и не заботиться об их калибровке. Более того, если в процессе работы они чуть сместятся, это никак не отразится на результатах измерений. Благодаря тому, что вместе со стереокамерами в сенсорные блоки интегрированы датчики углового положения. С их помощью каждый раз выстраивается собственная система координат, в которой и определяется траектория визирных меток мишеней и рассчитывается угловое положение колес. Чтобы сформировать вокруг автомобиля замкнутую пространственно-измерительную систему, применяется метод триангуляции. Вместо жесткой механической связи между сенсорными блоками используется связь оптическая. Для этого в оба блока встроено еще по одной видеокамере — каждая фиксирует их взаимное расположение.

KDS BMW открывает новое поколение 3D-стендов для проверки углов установки колес и предлагает все, что необходимо современному автосервису, а именно: быстрое и точное измерение углов схождения и развала, продольного и поперечного наклона оси поворота колеса, смещения осей вращения колес, смещения линии прямолинейного движения автомобиля – все измерения 7 минут.
Компенсация биения дисков производится без потери времени и без вывешивания колес (то есть – без разгрузки подвески). Следуя командам, появляющимся на дисплее центральной консоли, вы просто проезжаете на автомобиле взад-вперед. Тяжелое и опасное прокатывание автомобиля на подъемнике - в прошлом.

Мобильность- закрепив кронштейны для измерительных головок на нескольких подъемниках, можно быстро переносить систему от одного подъемника к другому, по мере необходимости, таким образом давая преимущество не привязываться к одному рабочему месту.

KDS BMW

Более того, измерительные блоки можно просто положить рядом с автомобилем, установленным на смотровой яме – и система будет абсолютно работоспособна.
Благодаря методу триангуляции, включающий как датчики углового положения, так и электронный уровень, производитель гарантирует безукоризненно точный результат, устойчивый к помехам и вибрации рядом проходящей автострады, строительным работам, близлежащему железнодорожному полотну (другие стенды в таких условиях работать не будут), что не сомненно увеличивает возможность использования стенда.

Учитывая все вышеперечисленные преимущества стенд KDS BMW является одним из лучших стендов нового поколения стендов 3D.

Комплект поставки:
измерительные блоки (2 шт), коммутатор,
стойка с компьютером,
ЖК монитор 19",

БАЗА ДАННЫХ специально разработано для BMW (всегда поставляется с самым последним обновлением) на более чем 25 000 автомобилей, от 60 производителей, детализированные данные,
принтер,
ключ программы (USB),
специальные мишени (4 шт),

Комплект кабелей (длинные 12 м ) для 4-х стоечного подъемника, или Bluetooth адаптер

Поворотные круги, механические, для облегчения изготовлены из алюминия (требуется 2 шт.),

Проставки для выравнивания поворотных кругов, комплект из 2 шт.,
фиксатор руля,
фиксатор тормозной педали.
Входное напряжение от 110 до 240 В (10A)
Частота питающей сети от 50 до 60 Гц
Выходная мощность 0.5 кВт
BMW номер: 81 33 2 185 102
Видео работы стенда KDS BMW
